Стерилизуемые на месте ферментеры
Для пилотных и небольших производств данный вид стерилизуемых паром ферментеров используют при отработке технологических процессов. Благодаря модульной реализации данного оборудования, можно разрабатывать индивидуальные конфигурации под каждый отдельно взятый процесс. Стерилизуемые на месте пилотные биореакторы имеют культуральные сосуды из нержавеющей стали с рабочими объемами от 5 л до 500 л.
Расширенные функциональные возможности и простота использования обеспечиваются широким выбором устанавливаемых датчиков и анализаторов, работающих в реальном времени и возможностью вывода параметров процесса на экране цифрового блока управления.
Ферментеры BIOSTAT® Cplus
Biostat® Cplus — это стерилизуемый на месте ферментер, выполненный из нержавеющей стали. Биореактор разработан для выращивания микроорганизмов и культур клеток. Доступны культуральные сосуды с рабочим объемом 5 л, 10 л, 15 л, 20 л и 30 л. Biostat® Cplus установлен во многих лабораториях по всему миру.
BIOSTAT® Cplus разработан с учетом самых современных технологий и направлений дизайна. Укомплектованные, готовые к работе системы включают в себя все необходимые компоненты для надежной и удобной работы с микроорганизмами или культурами клеток. Кроме того, философия модульного дизайна BIOSTAT® Cplus позволяет разрабатывать индивидуальные конфигурации под специфические применения.
BIOSTAT® Cplus – это стерилизуемый на месте ферментер, разработанный для культивирования микроорганизмов и клеточных культур с доступными рабочими объемами в 5, 10, 14, 20 и 30 л. Данная система легко интегрируется в вашу лабораторию. Стерилизация культурального сосуда может проводиться посредством электронагрева или с помощью подачи пара. Ферментер легко перемещается за счет конструкции, смонтированной на тележке. После более чем тысячи пуско-наладок во всем мире, ферментер BIOSTAT® Cplus можно с уверенностью назвать самой успешной моделью стального биореактора в своем классе. В настоящее время BIOSTAT® Cplus прошел успешную модернизацию и доступен в 3м поколении контроллера DCU.
Расширенные функциональные возможности и простота использования обеспечиваются широким выбором устанавливаемых датчиков и анализаторов, работающих в реальном времени и возможностью вывода параметров процесса на экране цифрового блока управления. Для улучшения рабочих характеристик системы доступно мощное программное обеспечение SCADA BioPAT® MFCS с дополнительным модулем управления рецептурой S88.
Области применения
- разработка процесса производства вакцин, рекомбинантных белков и моноклональных антител.
- разработка технологического процесса получения биотоплива и производства вторичных метаболитов.
- отработка стратегии производства при периодическом культивировании, культивировании с подпиткой, непрерывном культивировании или перфузии.
- работы по масштабированию процесса ферментации.
- производство малых партий продукта, например, диагностических антител.
- ферментация культур с высокой плотностью клеток.
- суспензионные культуры и адгезивные клетки с микроносителями.
- культивирование филаментных организмов.
Особенности
- специальная конструкция на открытой раме, обеспечивающая экономию рабочего пространства и удобство обслуживания.
- основной блок, питающие линии и ёмкость ферментёра выполнены из нержавеющей стали для легкой обработки.
- две стратегии подачи газа для микроорганизмов и культур клеток.
- цветной графический дисплей с сенсорным управлением.
- возможность выбора типа нагрева: электрический или паром.
- датчики температуры, рН, растворенного кислорода, уровня пены и культуральной жидкости, необслуживаемый привод мешалки, барботер, стерильные фильтры и охладитель выходящего отработанного газа.
- управление и регулирование скорости перемешивания, рН, концентрации растворенного кислорода, температуры, подачи субстрата и пеногасителя, состава газовой смеси и др.
- возможность подключения дополнительных датчиков для измерения оптической плотности среды и Red/Ox-потенциала.
- программное обеспечение BioPAT® MFCS для визуализации и обработки данных.
Технические характеристики
Требуемое пространство | |||||||
Напольная версия, мм | 1900 х 1020 х 750 (максимально) | ||||||
Управляющий ПК | промышленного типа | ||||||
Основное устройство | |||||||
Материал корпуса | нержавеющая сталь AISI 304, 316L | ||||||
Соединение с главным компьютером | локальная сеть | ||||||
Рабочие параметры | 5 л, 10 л | 15 л, 20 л | 30 л | ||||
Скорость вращения мешалки, об/мин | 20–1500 | 20–1000 | 20–600 | ||||
Температура, °С | 0–150 | ||||||
pH | 2–12 | ||||||
pO2, % | 0–100 | ||||||
Давление (опция), бар | (-0,5) – 2 | ||||||
Мутность (опция), AU | 0–6 | ||||||
Red/Ox-потенциал (опция), мВ | -2000 – 2000 | ||||||
Система подачи газа в зависимости от модели и области применения | |||||||
Мощность двигателя мешалки | 5 л – 500 Вт | 10 л;15 л – 800 Вт | 20 л;30 л – 1200 Вт | ||||
Встроенные насосы | |||||||
Насос | Watson Marlow | ||||||
Скорость вращения ротора, об/мин | 20 | ||||||
Встроенный доливной насос (опция) | Watson Marlow | ||||||
Скорость вращения ротора, об/мин | 5–50 | ||||||
Система управления температурой | закрытая термостатирующая система с рециркуляционным насосом, теплообменником для охлаждения / нагрева или сухой нагрев (опция) | ||||||
Диапазон регулирования | 8° C выше температуры охлаждающей воды и до 90° C / стерилизация до 130° C | ||||||
Мощность сухого нагрева (опция) | 5 л – 3 кВт; 10 л – 30 л – 6 кВт | ||||||
Внешние подключения | |||||||
Подключение весов | RS232 | ||||||
Подключение насосов (2) | 0–10 В | ||||||
3 внешних входа | 0–10 В | ||||||
Культуральный сосуд | 5 л | 10 л | 15 л | 20 л | 30 л | ||
Соотношение (высота : ширина) | 2:1 | 2:1/3:1 | 2:1/3:1 | 2:1/3:1 | 2:1/3:1 | ||
Рабочий объём, л | 1,6–5,0 | 4,5–10,0/ 3,5–10,0 | 5,5–15,0/ 5,0–15,0 | 7,5–20,0/5,5–20,0 | 9,0–30,0/7,0–30,0 | ||
Исполнение (в зависимости от модели возможно исполнение сосуда с рубашкой или без) | сосуд из нержавеющей стали с рубашкой и вертикальным смотровым стеклом | ||||||
Материал (контактирующий с продуктом) | боросиликатное стекло; нержавеющая сталь AISI 316L; EPDM | ||||||

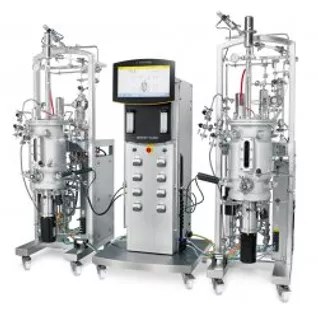

Ферментеры BIOSTAT D-DCU
Biostat ® D-DCU — это компактная биопроцессорная система, доступная в версиях для микробов или культур клеток с рабочим объемом от 10 до 200 л.
Оптимизированная и проверенная конструкция Biostat ® D-DCU является результатом тщательного анализа наиболее необходимых характеристик и функций ферментера из нержавеющей стали более тридцати лет | опыт проектирования биореакторов. Это стандартизированное решение сокращает время проектирования, обеспечивает более быструю доставку, снижает затраты, гарантирует бесперебойную работу, обеспечивает глобальную сервисную поддержку, а также доступность запасных частей. Эта серия биореакторов с полностью замкнутой системой SIP.
Области применения
- Для микроорганизмов и культур клеток
- Для работы с суспензионными культурами и микроносителями
- Разработка технологического процесса
- Оптимизация процесса
- Масштабирование вверх и вниз
- Производство посевного материала
BIOSTAT® D DCU включает в себя все необходимые компоненты для надежной и удобной работы с микроорганизмами или культурами клеток:
Модуль снабжения – характеризуется открытой конструкцией с системой термостатирования, газовыми входами и выходами. Стандартизованая, полностью завершенная система SIP.
Контрольная башня позволяет получить одиночную или сдвоенную конфигурацию, снабжена контрольной системой DCU, сенсорной панелью и встроенной системой подачи газа.
Культуральный сосуд имеет плоскую верхнюю крышку, нижнюю систему перемешивания, различные боковые и верхние порты, порт для пробоотбора типа Sanitary TC. Пропорции сосуда ширина: высота: 2:1 или 3:1.
Система позволяет использование одноразовых компонентов, таких как одноразовые мешки для корректирующих растворов и системы асептического отбора проб TAKEONE®. Функциональные возможности еще более расширяет широкий спектр датчиков и анализаторов, работающих в реальном времени, данные с которых могут отображаться на экране системы.
Система может быть модифицирована исходя из бюджетных возможностей и реальных потребностей заказчика и иметь рабочий объем 10, 20, 30, 50, 100 или 200 л.
При использовании с модулем рецептов BioPAT® MFCS S88 обеспечивают существенное повышение безопасности и надежности технологического процесса, что позволяет улучшить воспроизводимость партий.
Особенности
- Одиночная или сдвоенная конфигурация
- Встроенный набор усилителей
- Встроенный модуль дозирования газов: Airflow (Культивирование микроорганизмов), O2-Enrichment (Культивирование микроорганизмов), Gas Flow Ratio Control (Культивирование микроорганизмов), Advanced Additive Flow (Для культур клеток)
- Контроллер привода мешалки
- До 6 встроенных перистальтических насосов на сосуд
- Тройная система взвешивания для мешков до 5 л (Flexboy®) или стеклянных бутылей на 2 л установлена непосредственно на контрольную башню, имеет 3 встроенных тензометрических датчика с максимальной нагрузкой 6 кг и дискретностью 0,1 г
- Открытая конструкция, смонтированная на раме, включает впускную и выпускную газовые линии, систему термостатирования
- Диапазон управления температурой от — 8 ºC выше температуры охлаждающей воды до 90 ºC
- Температура стерилизации до 130 ºC
- 19” цветной сенсорный дисплей
- Технологический ПК
- Быстрое переключение между обзором процессов в двойных системах
- Детальный обзор каждого сосуда
- Индикация статуса контроллера
- Валидируемое программное обеспечение BioPAT® MFCS/win
- Сосуд из нержавеющей стали с торосферическим дном с нижним перемешиванием
- Рабочий объем 10, 20, 30, 50, 100, 200 л
- Отношение размеров H : D (общее): 2:1 или 3:1
- Продольное наблюдательное окно
- Материал, контактирующий с продуктом – нержавеющая сталь AISI 316L, EPDM, боросиликатное стекло; внешний – нержавеющая сталь AISI 304
- Пневматическое устройство подъема крышки – доступно для объемов 30 – 200 л
- 6-ти лопастная дисковая мешалка или 3-х лопастная сегментная
- Система глубинной аэрации – кольцевой или микробарботер.
Технические характеристики
Масса:
10 л – 170 кг
20 л – 170 кг
30 л – 170 кг
50 л – 320 кг
100 л – 320 кг
200 л – 320 кг
Размеры, (Ш × В × Г):
1950 × 3050 × 1800 мм (максимально)
Управляющий ПК:
Технологического типа
Корпус:
Нержавеющая сталь AISI 304, 316L
Рабочая температура:
-8°C–+90°C
Максимальная относительная влажность:
85%
Давление:
(-0,5) – 2 бар
Мощность двигателя:
до 6000 Вт
Скорость вращения:
10 л – 20-1500 об/мин
20 л – 20-1200 об/мин
30 л – 20-1100 об/мин
20 л – 20-900 об/мин
100 л – 20-700 об/мин
200 л – 20-570 об/мин
